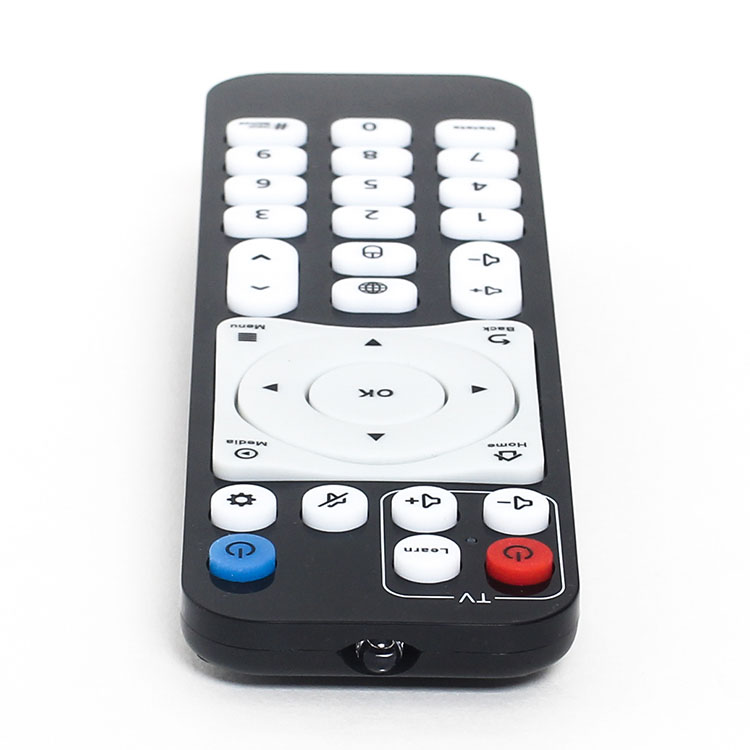

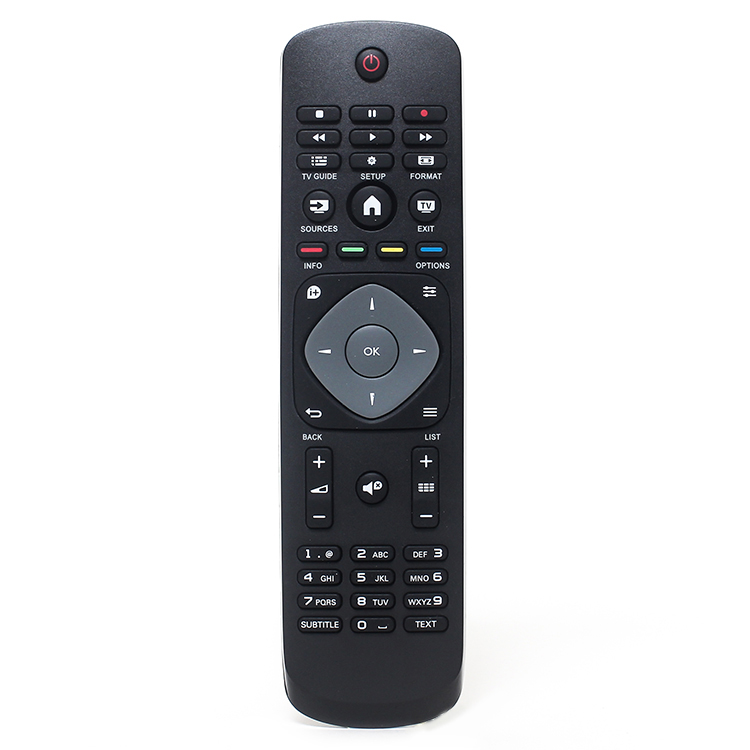

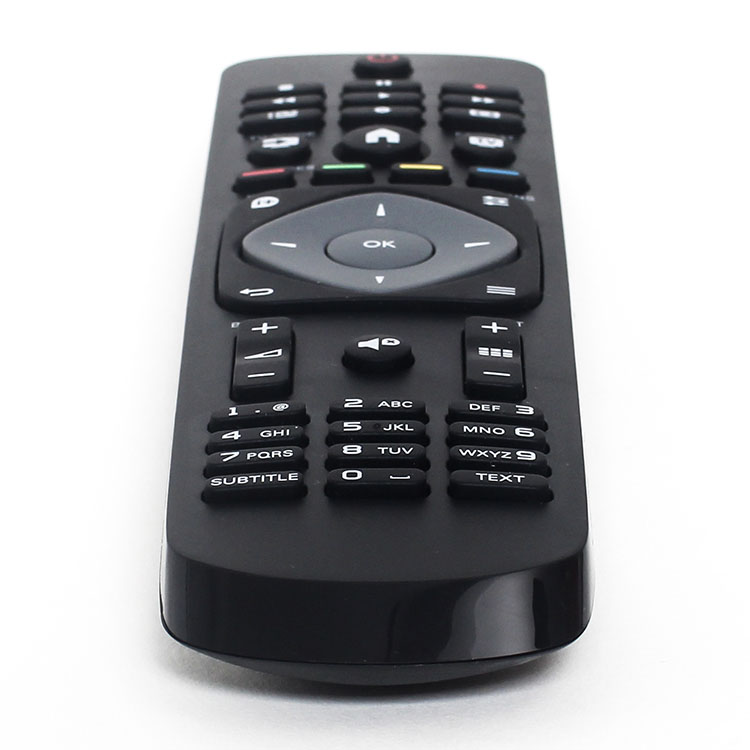

IR 원격 제어

원격 컨트롤러는 적외선 수신 및 송신 회로, 신호 조정 회로, 중앙 컨트롤러(8031), 프로그램 및 데이터 메모리, 키보드 및 상태 표시 회로로 구성됩니다.

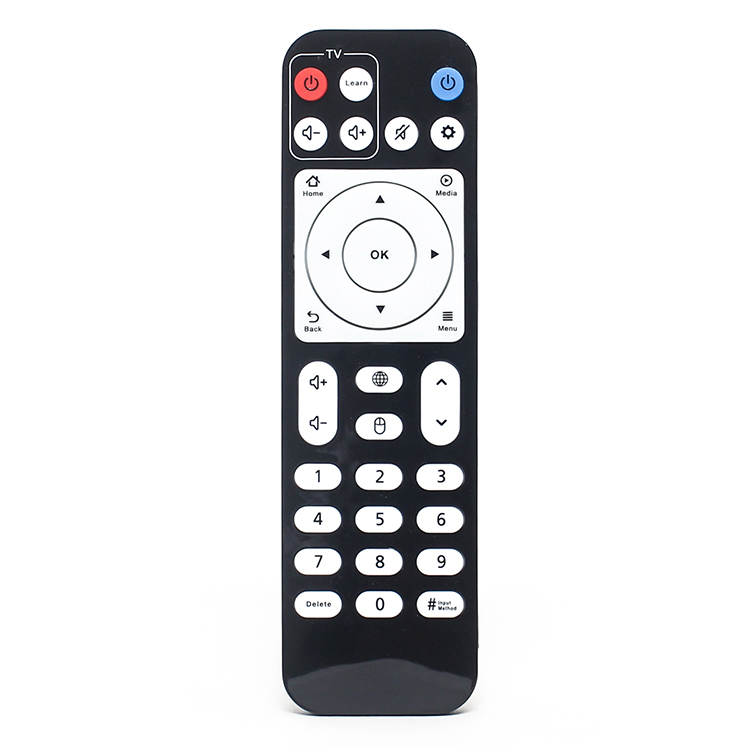

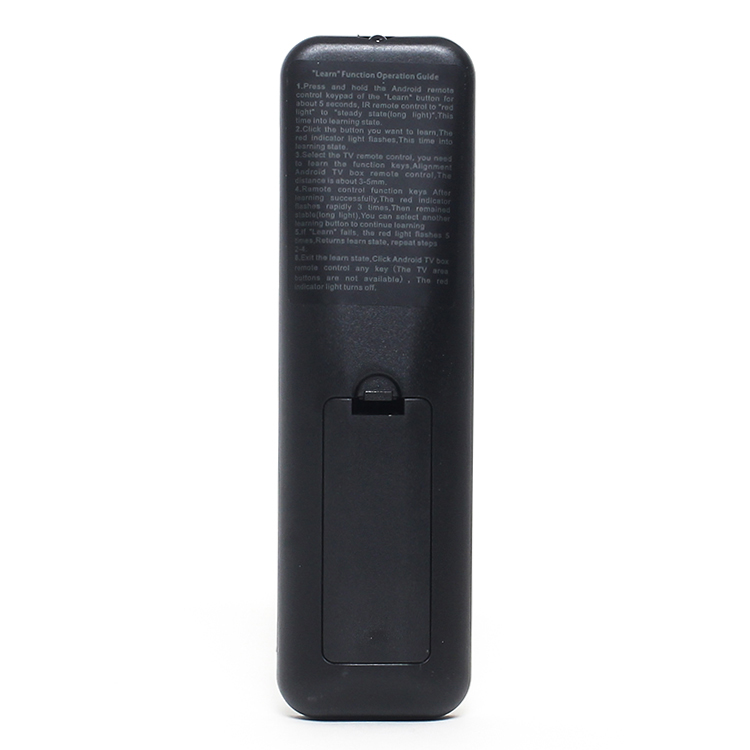

리모콘에는 학습 상태와 제어 상태의 두 가지 상태가 있습니다.원격 제어가 학습 상태에 있을 때 사용자가 제어 키를 누를 때마다 적외선 수신 회로는 외부 적외선 신호를 수신하기 시작하고 동시에 전기 신호로 변환한 다음 감지, 성형, 증폭한 다음 CPU가 정기적으로 샘플링합니다.각 샘플링 포인트의 바이너리 데이터는 장치의 추후 제어를 위한 단위로 8비트로 지정된 저장 단위에 저장됩니다.리모컨이 제어 상태에 있을 때 사용자가 제어 키를 누를 때마다 CPU는 지정된 저장 장치에서 일련의 이진 데이터를 읽고 직렬로 출력합니다(비트와 비트 사이의 시간 간격은 시간 간격과 동일함). 샘플링 중) 신호 유지 회로에 대해 동시에 변조 회로는 신호 변조를 수행합니다.변조 신호가 증폭된 후 적외선 방출 다이오드에 의해 방출되어 키에 해당하는 장치 기능의 제어를 실현합니다.
